一、簡介

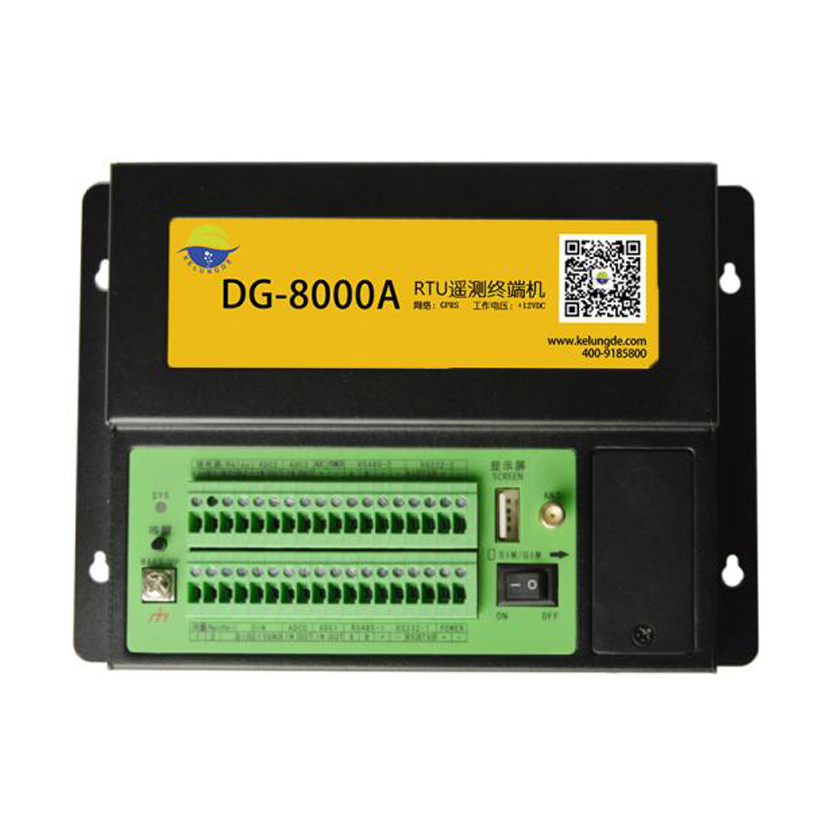

DG8000A RTU遙測端機集傳統DTU終端機功能與2.5G/3G/4G傳輸功能于一體,實現水文/水資源等數據的采集、存儲、控制及傳輸等綜合功能。
該產品采用高性能的工業級32位通信處理器和工業級無線模塊,以嵌入式實時操作系統為軟件支撐平臺,同時提供RS232、RS485、開關量輸入和開關量輸出等接口,可滿足各種不同水文/水資源及其它應用需求。
該產品可廣泛應用于各種水利信息化建設領域,如水文、水資源、水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。
二、產品特點
傳輸協議
u 《HJ/T 212-2005 污染源在線自動監控(監測)系統數據傳輸標準》注:上傳數據為分鐘數據(5分鐘)及小時數據
u 透傳(TCP)協議
主要功能
u 定時采集傳感器的數據
u 定時上報傳感器的數據
u 本地導出歷史數據
u 支持電池電壓上報功能
u 支持本地人工置數功能
u 支持遠程指令操作功能
產品特點
u 大容量數據存儲空間:提供16MB的數據存儲空間,可存儲3年以上的采集數據。
u 通信方式:GPRS/CDMA/3G/4G通信。
u 低功耗設計。
u 本地配置方式:支持外接液晶/鍵盤配置方式和串口配置方式。
u 遠程管理功能:支持遠程參數配置(支持平臺配置方式)、遠程程序升級。提供功能強大的中心管理軟件,方便設備管理(可選)。
穩定可靠
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 寬電源輸入(DC 5~36V)
u WDT看門狗設計,保證系統穩定
u RS232/RS485接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護(可選)
三、產品規格
無線參數
項 目 | 內 容 |
無線模塊 | 工業級無線模塊 |
標準及頻段 | 支持EGSM900/GSM1800MHz雙頻,可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10,可選class 12 |
理論帶寬 | 85.6Kbps |
發射功率 | GSM850/900:<33dBm GSM1800/1900:<30dBm |
接收靈敏度 | <-107dBm |
硬件系統
項 目 | 內 容 |
CPU | 工業級32位通信處理器 |
FLASH | 2MB(可擴展至8MB) |
SRAM | 512KB(可擴展至1MB) |
數據存儲Flash | 16MB |
接口類型
項 目 | 內 容 |
串口 | 2個RS232和2個RS485接口,內置15KV ESD保護,串口參數如下: 數據位:8位(可選5、6、7位) 停止位:1位(可選1.5、2位) 校驗:無校驗(可選偶校驗、奇校驗、SPACE及MARK校驗) 串口速率:110~230400bps |
指示燈 | 具有系統“SYS”指示燈 |
天線接口 | 標準SMA陰頭天線接口,特性阻抗50歐 |
SIM/UIM卡接口 | 標準的翻蓋式用戶卡接口,支持1.8V/3V SIM/UIM卡,內置15KV ESD保護 |
電源接口 | 工業級端子接口,內置電源反相保護和過流/過壓保護 |
電源開關 | 標準船形開關 |
喚醒按鈕 | 通用輕觸式開關 |
接地端子 | M4螺絲接地保護端子 |
外接LCD屏 | 192*64點陣STN液晶顯示屏帶鍵盤(可選) |
應用接口 | 4路模擬量輸入接口(16位AD、支持4-20mA電流信號輸入,可選0-5V電壓信號輸入) |
2路開關量輸入接口(光隔離) 邏輯1:濕節點0-3VDC,或干節點導通 邏輯0:濕節點5-30VDC,或干節點斷開 | |
2路繼電器輸出接口 最大切換電壓:30VDC/220VAC 最大切換電流:4A 最大切換功率:120W/880VA | |
4路受控輸出電源(輸出電壓值與設備供電電壓相同,默認12V。單路額定輸出電流1A,4路額定輸出電流總和2A,內置過流保護) |
供電
項 目 | 內 容 |
標準電源 | DC 12V/1.5A |
供電范圍 | DC 5~36V |
靜態值守電流 | <2mA (12V) |
工作電流 | <65mA (12V) |
物理特性
項 目 | 內 容 |
外殼 | 金屬外殼,保護等級IP30。外殼和系統安全隔離,特別適合工控現場應用 |
外形尺寸 | 180.5*125*25.8 mm (長x寬x高,不包括天線和安裝件) |
重量 | 580g(主機) |
其它參數
項 目 | 內 容 |
工作溫度 | -35~+75oC(-31~+167℉) |
儲存溫度 | -40~+85oC(-40~+185℉) |
相對濕度 | 95%(無凝結) |
